1横担/头部快速建模

当塔身模型建立完成后，可根据设计条件完成头部的建模，用于挂点的布置。头部布置时分两种方式：

插入标准模版：将已经建立好的头部模型快速添加到塔身框架中，具体操作如下所示：

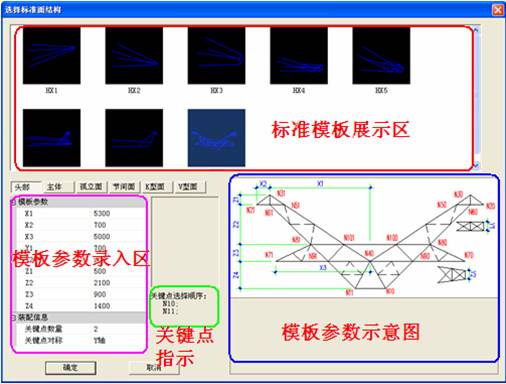

按住“Alt”键，然后在操作区域的任意位置点击鼠标左键，随后弹出【选择标准面结构】对话框，如下图所示。

第一步：点击＜头部＞选项页，在＜标准模板展示区＞内单击选取待插入的模型样式，如图YJ1；

第二步：根据模板参数示意图中各字母代表的位置，在＜模板参数录入区＞录入实际关键尺寸，点击确定；

第三步：根据关键点的数量及在示意图中的位置，在模型中按照关键点提示中的选择顺序选择模型中的插入关键节点，将此模板引入新建的模型中。

标准模版中的模型可在FacePanel.exe程序中进行编辑。

头部模型信息比较特殊，不仅可以插入标准模版形式建立，还支持先定节点后连材的方式进行头部的建模（此种方式更加灵活，处理各种形式的头部信息）。

具体流程如下：

先定义头部控制节点，其次连接主材杆件，之后对主体框架模型定义派生节点，最后完成头部模型内的杆件节间填充。

控制节点：指模型中的节点完全根据用户手动指定坐标分量值来确定。头部建模时，需要先将关键的控制节点定出来，如横担挂点，之后进行杆件的填充，具体操作：

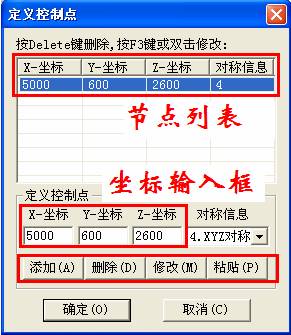

点击【建模】菜单中的【控制节点】命令，弹出【定义控制点】对话框，如下图所示。

输入X、Y、Z坐标数值（相对模型坐标系的绝对尺寸），确定控制点的对称信息，点击【添加】按钮，将其添加到列表中，如上图所示，在列表中的点才可在模型中添加。

提示：

删除：选中节点列表中的信息，点击“删除”，可将该控制点删除；修改：选中节点信息，在“坐标输入框”中修改坐标值尺寸后，点击“修改”，可重新定义节点坐标值；粘贴：将已经复制的节点信息“粘贴”到输入框中。

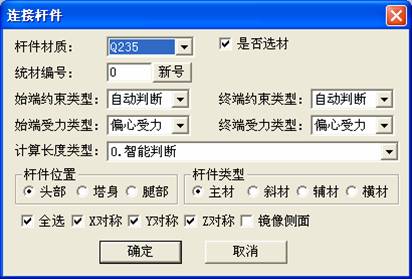

点击【建模】菜单下的【连接杆件】命令，根据命令行提示分别选择待连接杆件的始、终端节点，随后弹出【连接杆件】对话框，如下图所示。

选择杆件位置、杆件类型，确定对称方式，点击“确定”，完成杆件的连接。（杆件的位置与类型影响杆件的图层信息。）

参看控制节点（挂线点）的位置，合理构建横担构造。为了完成杆件的填充，需要用到【派生节点】命令，生成横担的相关节点，以便后续的杆件节间布材。

在新生成的派生节点的基础上，通过【连接杆件】命令，完成头部模型信息的填充。
